MOLSEP®
UF除菌・除濁システム

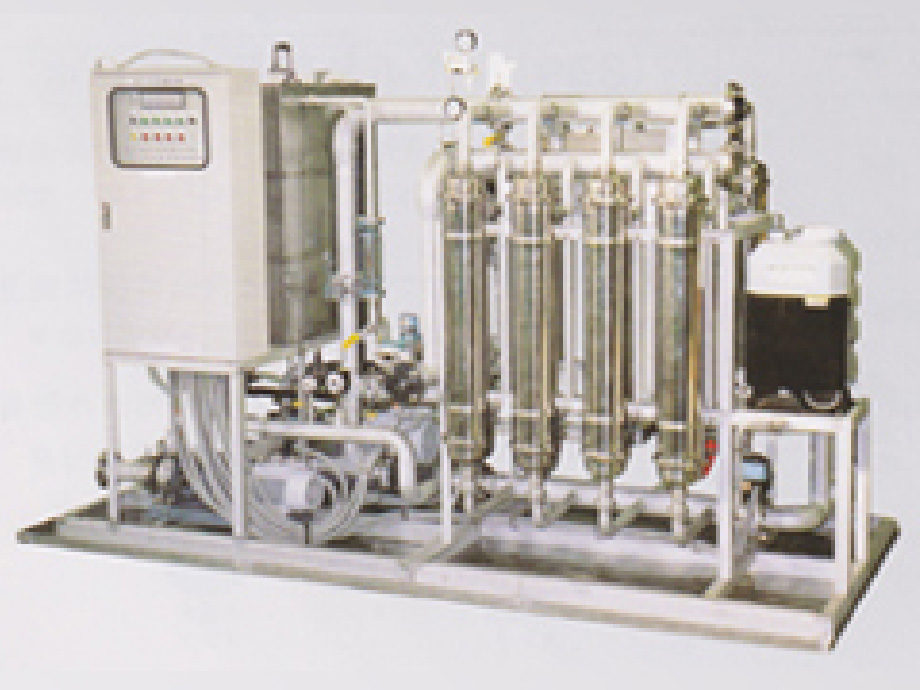

SUFシステム

除菌・除濁用途に適した
シンプルな膜処理ユニット

SUFシステムは、従来の凝集沈殿・砂ろ過に変わる用水除濁装置です。使用しているUF膜は、水道用膜モジュールとして膜分離技術振興協会から認定されており、河川水・井水・工業用水・海水などの除菌・除濁に用いられています。

お問い合わせ

特長

  • 限外ろ過膜を使用

    濁質分やクリプトスポリジウム等の病原性原虫・細菌・ウィルスなどを除去することができます
    （除菌を目的としてお使いの場合は、ろ過水側に二次汚染を防ぐ工夫が必要です）

  • 日常的なメンテナンスが容易

    酢酸セルロースを使用しているため、濁質分の付着が少なく高い透水性能を得ることができます
    また、定期的な自動逆洗浄機構により、長期間透水性能を安定させることができます

  • コストダウンを追求（FN20）

    特に「FN20」は中空糸膜をカートリッジ化してハウジングと分離できます
    そのため、メンテナンス時の廃棄物の削減が可能です。

用途

  • 地下水・工業用水・河川水・海水のろ過

  • プロセス水の高度処理

  • 食品製造用水

  • 排水再利用

仕様

  • FW50膜モジュールタイプ（SUF2シリーズ）
  • FN20カートリッジ膜モジュールタイプ（SUF1シリーズ）
  • 型式 SUF-204NS SUF-206NS SUF-208NS SUF-210NS
    標準ろ過水量（m3/hr) 20 30 40 50
    搭載膜モジュール FW50-FUC1582（酢酸セルロース　ろ過精度0.01μm）
    最高使用温度 40℃
    モジュール本数 4 6 8 10
    逆洗水タンク 2,000L 3,000L 4,000L 5,000L
    装備機器 循環・逆洗ポンプ、逆洗水タンク（PE）、圧力計、流量 計、薬注ユニット
    循環ポンプ(50Hz/60Hz) 200V
    5.5 kw/5.5kw    		 200V
    7.5kw/7.5kw    		 200V
    7.5kw/7.5kw    		 200V
    11kw/11kw
    逆洗ポンプ(50Hz/60Hz) 200V
    11kw/11kw    		 200V
    11kw/11kw    		 200V
    18kw/15kw    		 200V
    22kw/22kw
    装置寸法(WxDxH)m
    （逆洗タンク含む）    		 6.5×1.7×2.33 7.15×1.7×2.43 7.9×1.93×2.62 8.6×1.93×2.93
    装置空重量/運転重量kg
    （逆洗タンク含む）    		 2000 / 4280 2150 / 5540 2600 / 8070 3000 / 9600

    標準ろ過水量は、一般的地下水を想定しています。原水の水質・水温により多少変化します。

  • 型式 SUF-102NS SUF-104NS SUF-106NS SUF-108NS SUF-110NS
    標準ろ過水量（m3/hr) 3.4 6.7 10.0 13.4 16.7
    限外ろ過膜 FN20-FUC1582（酢酸セルロース　ろ過精度0.01μm）
    最高使用温度 40℃以下
    モジュール本数 2 4 6 8 10
    逆洗水タンク 300L 600L 1,000L 2,000L 2,000L
    装備機器 循環・逆洗ポンプ、逆洗水タンク（PE）、圧力計、流量計、薬注ユニット
    循環ポンプ(50Hz/60Hz) 200V
    1.5kw/1.5kw    		 200V
    1.5kw/1.5kw    		 200V
    2.2kw/2.2kw    		 200V
    3.7kw/3.7kw    		 200V
    5.5kw/5.5kw
    逆洗ポンプ(50Hz/60Hz) 200V
    2.2kw/2.2kw    		 200V
    3.7kw/3.7kw    		 200V
    5.5kw/5.5kw    		 200V
    5.5kw/5.5kw    		 200V
    7.5kw/7.5kw
    装置寸法(WxDxH)m
    （逆洗タンク含む）    		 2.0×1.33×2.02 2.8×1.53×225 3.2×1.53×2.25 3.9×1.53×2.35 4.5×1.63×2.38
    装置空重量/運転重量kg
    （逆洗タンク含む）    		 510 / 910 850 / 1680 1050 / 2030 1200 / 2610 1850 / 3600

    標準ろ過水量は、一般的地下水を想定しています。原水の水質・水温により多少変化します。

フロー

処理フロー

システム例（膜ろ過ユニット）

  • SUF1 シリーズ

  • SUF2 シリーズ

導入にあたっては詳細なヒアリングを元に最適なソリューションをご提供いたします。
ご不明な点がございましたらお問い合わせください。
