次世代型水処理システム
透析用水作製装置

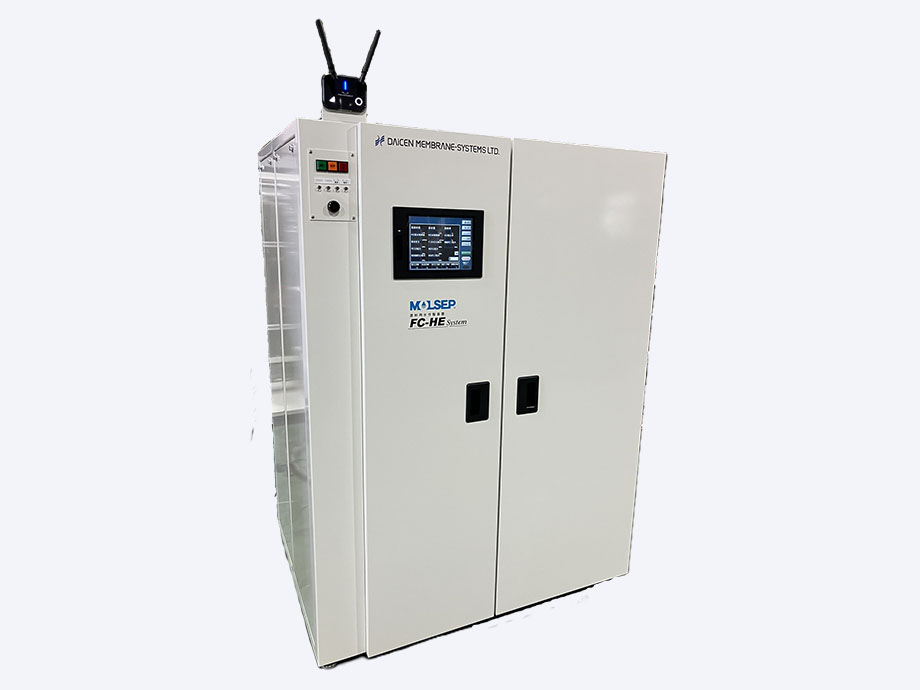

FC-HE System
FC-HEシリーズが実現する3つの導入価値
独自開発の新型膜と装置を一体設計することで、従来機に比べ約10％の小型化を実現しつつ、高水質と省エネルギー性能を両立高回収率75〜80％と省エネの両立に加え、無駄を省いた構造設計によりコンパクト化と高い信頼性を確保。
使用水量を抑え、電力・水道コストの削減や環境負荷低減にも寄与する。
洗浄時のみ流量を高めるブースト運転機能を採用し、通常時は必要最小限の能力に抑えることで、機器の小型化を実現。
特長
-
01
Dual-Flow System
高回収率モジュールと独自の省エネ運転機能により運用コスト削減＆環境負荷の低減を実現。
-
❶ Water Save Flow（水道代削減）
独自の新設計による⾼回収率ROモジュールを採⽤。
処理水回収率75〜80％を実現。
透析⽤水製造量最⼤1,800L/h/1本
-
❷ Smart Warm Flow（電気代削減）
3相ヒータ有効活用による独自の省のエネ運転機能により、透析用水・透析液作成のコスト低減をサポート、運用コスト低減に貢献します。
FC-HE標準透過水量/ブースト水量
FC-HE13システム FC-HE18システム 標準透過水量 1,300L/h 1,800L/h ブースト水量 1,450L/h 2,000L/h - ※ブーストモード水量は最大運転時間 1日当たり20%以内、又は1.5以内/日でのご使用上限を推奨します。
-
-
02
RO Care Support
医療スタッフの業務効率を向上させ負担を軽減
遠隔監視 保守契約 ガイダンス機能 省スペース設計で現場の課題を解決。● DCMネット2（遠隔監視システム）
PCやタブレットから、機械室に足を運ぶことなく「いつでも・どこでも」装置の状態を把握可能。
● フィルター交換ガイダンス
プレフィルター、活性炭フィルター交換の際、専用画面でガイダンスを表示、未経験でも手順に沿って迷わず作業が可能となります。
-
03
RO Purify System
透析用水クリーン化UFフィルター（UXシステム）搭載により、厳格の水質基準をクリアし医療安全を徹底。
透析液ろ過（ET）システムにより、超純水透析液の安定供給を支援します。● UXシステムを標準搭載
- 供給タンク後、送水ラインに設置
- RO水中の細菌やエンドトキシンを確実に捕捉
- 耐熱・耐薬性に優れており多様な洗浄法方式に対応
● 透析液ろ過（ET）システム（別途推奨）
- 透析液中の菌・エンドトキシンを膜モジュールにより阻止
- 設置スペース及び処理水量を考慮した多様なラインナップ
機器構成・フロー
オプション仕様
-
ROモジュール濃縮水排熱回収（ES）システム
- ROモジュールの濃縮水の水温を熱交換器を用い原水へ還元、加温熱量の低減に貢献します。
- 運用には消耗部材のランニングコストが不要、
高い経済性を誇ります。 - 装置に完全内臓が可能となりました。
-
ROタンク・送水ライン自動薬液消毒システム
- 次亜塩素酸を用いて、薬液消毒を週間タイマーで全自動運転で行えるオプションです。
- 遊離残留塩素モニターを搭載し、洗浄後の塩素残留を完全に補足、自動で排出され安性の高い消毒が可能となります。
-
ROタンク・送水ライン自動熱水消毒システム
- 最大80℃でのタンク・送水ラインの全自動熱水消毒を可能にし ます。
- 独自の冷却機能により常温レベルでの排水が可能となり、耐熱排水設備は不要です。
- 2018年度透析排水基準をクリアしています。
- 各種透析装置との熱水連動消毒にも対応します。
-
ROモジュールフラッシング機能
タイマー制御により定期的にフラッシングを行い、ROモジュール寿命の延長及び安定した水質維持に貢献します。
-
ポンプALLインバーター搭載
最適回転数の制御によリ省エネ化を実現します。またソフトスタートにより運転スタートの際の過大圧力を防止、機器類の耐久性が向上します。
-
RO造水ブースト機能
洗浄時など、一時的に大量の給水が必要となる際に、ブースト信号入力することで、自動制御により造水量を増加させます。
-
初期抜水機能
透過水製造時、初期タイミングのブローを行い、開始タイミングに生じる汚染を排除します。
-
ROタンク薬液消毒機能
各種薬液を用い、ROタンク・送水ラインの薬液洗浄を自動で行います。※1
-
供給ポンプ24H省エネ運転
透析治療時間外も配管内の汚染を防止するため、省エネ運転で送水ラインの循環運転を継続します。
- ※1 全自動モードは「ROタンク・送水ライン自動薬液消毒システム」のオプションが必要です
仕様
| 項目 | FC-HE13 | FC-HE18 | |
|---|---|---|---|
| 標準透過水量 (L/h) | 1,300 | 1,800 | |
| ブーストモード透過水量 (L/h)＊1 | 1,450 | 2,000 | |
| ROモジュール搭載数 | 型式：SW08L00-DRA991M | 1 | |
| 原水ポンプ | 1台：インバーター制御 | 0.605kW | 0.605kW |
| プレフィルター (10μ) (本) | 750mm×1 | ||
| 軟水装置 (L) | 50L | 80L | |
| 活性炭フィルター (10μ) (本) | 750mm×3 | 750mm×4 | |
| ROポンプ | インバーター制御 | 3.0kW | 4.0kW |
| RO水タンク | 矩形角丸標準型 (L) | 150L | |
| 供給ポンプ | 1台：インバーター制御 | 1.074kW | |
| UV殺菌灯 (浸漬型) | 1本 / 25W | ||
| エアーフィルター (本) | 1 | ||
| UXシステム | RO水濾過用UFモジュール (本) | 1 | 2 |
| タッチパネル | 10インチ型 標準搭載（XGA（1024×768） 表示色：1,600万色） | ||
| ROタンク自動薬液洗浄機能 | 手動スタート方式 | 標準搭載 | |
| 原水加温ヒーター | ラインヒーター方式 | 30kW | 40kW |
| 原水加温用ヒーター電源 | 三相200V ELBブレーカー | 100A | 125A |
| ROタンク加温ヒータ | プラグヒーター | 20kW＊2 | 20kW |
|
ROタンク加温用ヒーター電源 （造水ブーストモード時停止） |
三相200V ELBブレーカー | 75A | 75A |
| 動力用電源 | 三相200V ELBブレーカー | 60A | |
| 制御用電源 | 単相100V ELBブレーカー | 15A | |
| 接続配管 | 原水入口 (A/inch) | 25A（1"） | |
| 透過水出口 (A/inch) | 20A (3/4") ×1 | 20A (3/4") ×2 | |
| 排水出口 (A/inch) | 40A（11/4"）＊3 | ||
| 寸法/ユニット数 (WxDxH) | 1,300×1,030×1,800mm / 2ユニット | ||
| 乾燥重量/運転重量 (kg) | 850 / 1,200kg | 1,050 / 1,250kg | |
| 装置発熱量 (kcal/h) | 1,700 | 2,000 | |
|
熱水消毒使用時 装置発熱量 (オプション) (kcal/h) |
6,100 | 6,500 | |
| 原水瞬間必要量 (回収率70%時) (L/h) | 2,600 | 3,400 | |
- ＊1 ブーストモード流量は最大運転時間1日あたり20%以内、または1.5h/日でのご使用上限を推奨します。
- ＊2 原水加温ヒーターが作動中はROタンクヒーターは10kWに制限されます。
- ＊3 排熱回収システム（E）および熱水消毒（H）仕様選択時、40A×2口必要となります。
-
原水条件
全硬度 60mg/L以下、シリカ(SiO2）25mg/L以下、総塩素 0.5mg/L以下
原水圧 0.15～0.3MPa以内
※水道法で給水装置への直接接続は禁止されております。
直接接続配管の場合はお問い合せください。
- 透析液流量（QD）は1分間当たり500mlで試算。
- 出荷体制として、エンドトキシン・生菌低減化のため、装置出荷前には薬液消毒を実施しています。
