中空糸型UF膜分離装置
MSS series

ろ過・分離・濃縮・精製 あらゆる液体処理に

UF膜モジュール1本搭載のシンプルな膜処理装置が登場しました。
半世紀を超えて有機分離膜に向き合ってきたダイセンがご提案する膜処理装置のエントリーモデルです。
小スケールの評価にて膜の適用が確認できたお客様には、こちらのMSSシリーズを次のご検討ステップとしてご利用ください。継続的な研究・評価用としてはもちろん、少量であれば生産用としてもお使いいただけます。

お問い合わせ

しくみ

MSSシリーズは、濃縮、分離、精製、ろ過といったあらゆる液体処理が可能です。
ご希望の処理操作により、装置内の各ラインの役割が異なります。

濃縮

分離膜の分画分子量よりも大きい物質だけが残留し、イオンなどの小さな不純物や水分が抜けていくため、大きい物質のみが濃縮されます。

分離

分離したい物質に適した分画分子量の分離膜モジュールを使用することで、液の中に混ざった物質を、物質のサイズ差を利用して分離します。

精製

原液に加水して濃縮液側に高分子を保持しながら運転することで、イオン分や低分子物質をろ過液側に透過し、高分子物質の純度を高める処理が可能です。

ろ過

UF領域の分離膜処理によって、高分子の不純物や濁質、細菌、ウイルスなどが取り除かれるため、ろ過液の清澄化や除菌が可能です。

特長

  • 01

    選べる2タイプ

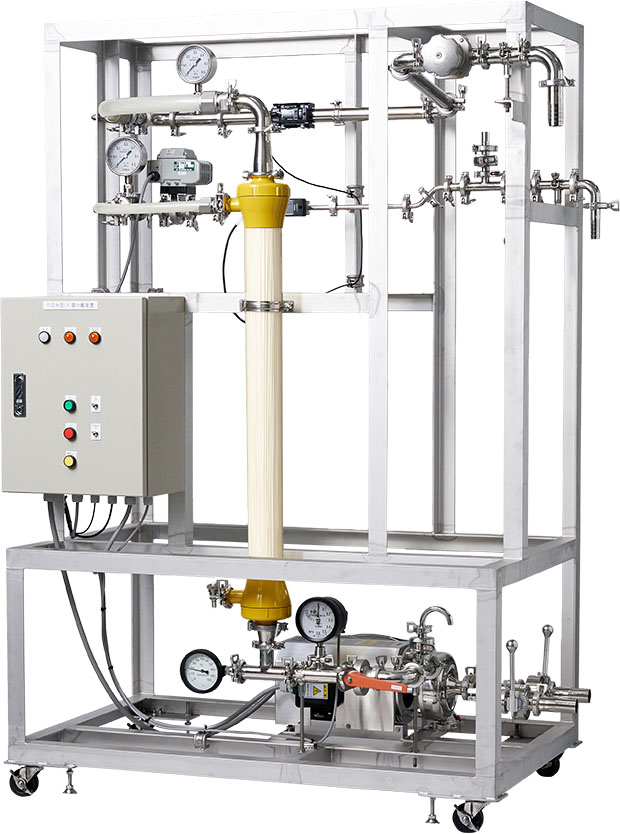

    化学・食品向け SMタイプ

    • 耐薬品性・耐熱性をお求めの方におすすめ。
      安心のサニタリー仕様の装置です。
      • 配管材質SUS304
      • サニタリー仕様
      • 処理量2段階
      • インターロック付き

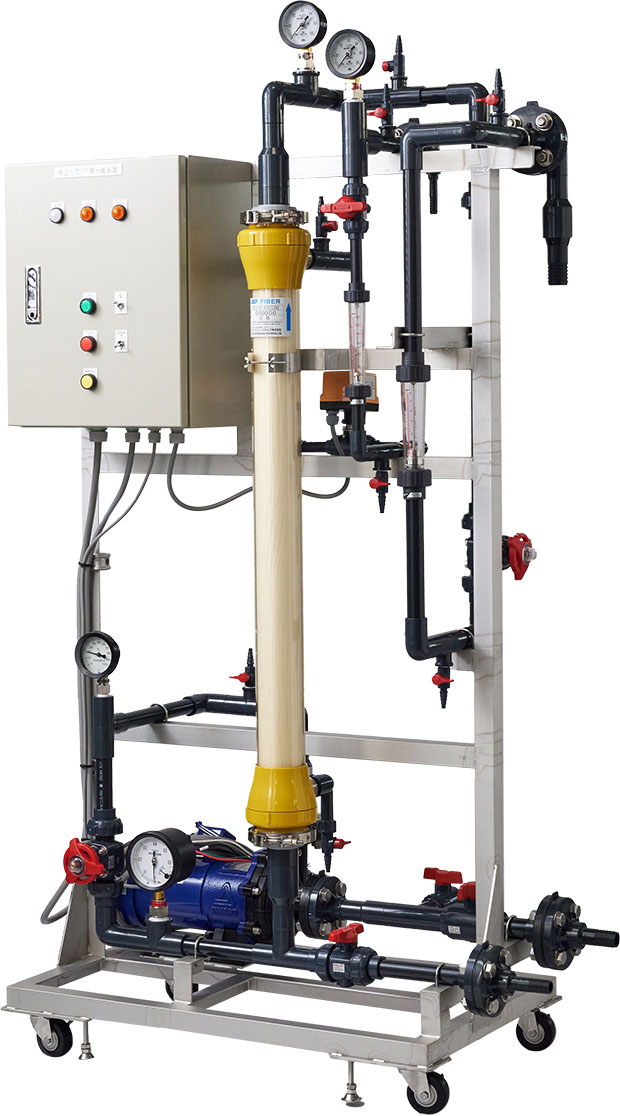

    水産・水処理向け PMタイプ

    • スタート費用を抑えたたい方にも最適。
      海水対応のPVC製装置です。
      • PVC製配管
      • 海水対応ポンプ
      • 処理量3段階
      • インターロック付き

  • 02

    手動運転だからマルチな使い方が可能

    自由度が高く様々な処理に使用可能！運転条件を調整して検証する研究シーンでも活躍します。
    バルブを閉めることで全量ろ過装置としても運転可能です。

    • ＊自動運転をご希望の場合は、別途費用にて対応可能です。

  • 03

    中空糸膜のメリットを活かしたクロスフロー装置

    内圧式中空糸のかきとり効果で膜が詰まりにくい。

  • 04

    膜モジュール1本装置で 初めての膜処理導入にちょうどいい

    最小1m×1m～の省スペース対応。
    キャスター付きの可搬式装置で使用シーンに応じて移動OK。

  • 05

    膜メーカー設計の装置をコストを抑えてお届け

    規格品としてベース設計することでコストを抑えました。
    UF膜モジュールは洗浄して繰り返し使用可能です。

    • ＊設計変更や自動運転をご希望の場合は別途設計費が発生します。

用途

  • 研究設備・ラボ設備として

  • パイロット評価・プレ生産に

  • シーズン生産・少量多品種生産に

MSSシリーズのフロー図・外形図

  • SMタイプ
  • PMタイプ

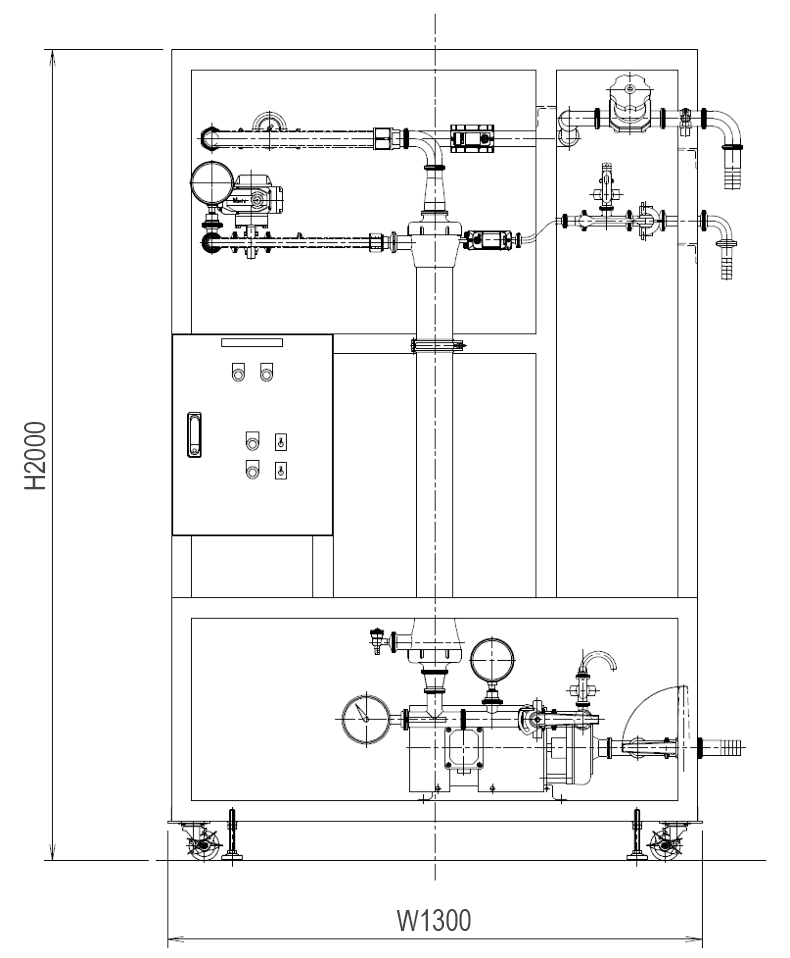

    • 外形図

      • ＊MSS-F10-SMとMSS-F03-SMの外形図は共通です。寸法は仕様表をご参照ください。

    • フロー図

      • ＊膜モジュールの入口圧力が一定以上になるとインターロックが作動します。
      • ＊SMタイプの機種はフローが共通になります。
      • ＊オプション付帯の場合は 別途フロー図を作成いたします。

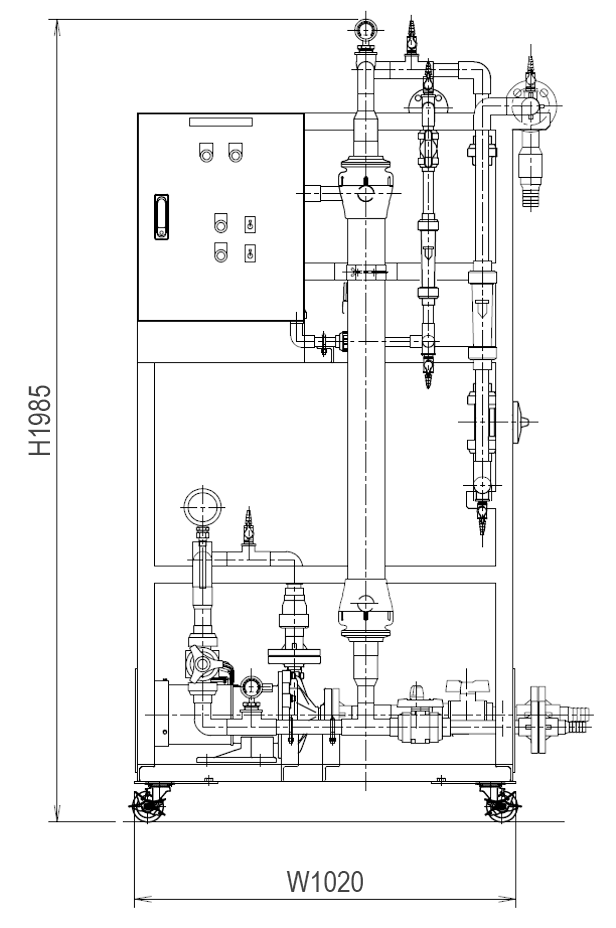

    • 外形図

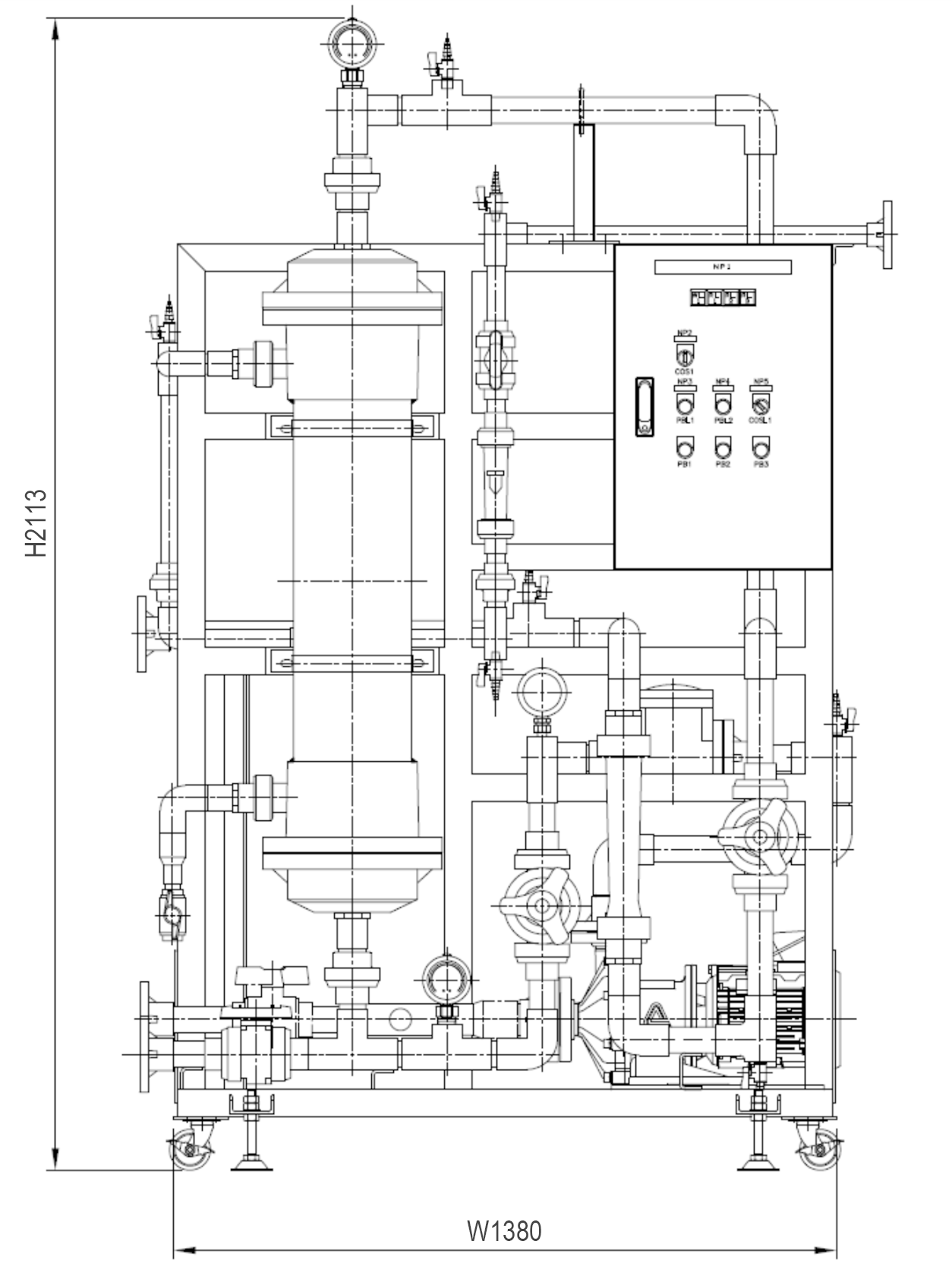

      • MSS-F20-PM
      • MSS-F10(F03)-PM

    • フロー図

      • ＊膜モジュールの入口圧力が一定以上になるとインターロックが作動します。
      • ＊オプション付帯の場合は 別途フロー図を作成いたします。

    • 仕様

    • SMタイプ
    • PMタイプ
    • 項目 MSS-F10-SM MSS-F03-SM
      搭載可能モジュール FS10-FC-FUS0181
      FS10-FC-FUS0353
      FS10-FC-FUS0382
      FS10-FC-FUS1582
      FS10-FC-FUS5082
      FS10AFC-FUS0181
      FS10-FC-FUST653
      FS10-FC-FUY15E1             		FS03-FC-FUS0181
      FS03-FC-FUS0353
      FS03-FC-FUS0382
      FS03-FC-FUS03C1
      FS03-FC-FUS1582
      FS03-FC-FUS5082
      FS03AFC-FUS0353
      FS03-FC-FUST653
      FS03-FC-FUY03A1
      装置寸法（mm） W1300×D820×H2000
      構成品 原水ポンプ（インバーター付）・架台（キャスター付）・配管（SUS304・フッ素樹脂ホース）・バルブ・圧力計・流量計・温度計・制御盤
      原水流量＊1 1.9～3.8㎥/hr
      ろ過水流量＊2 1.7～4.4㎥/hr 0.4～0.6㎥/hr
      運転最低液量＊3 20～30L
      電源 200V　Φ3　50/60Hz
      運転方法 手動運転（伏流洗浄機能・インターロック付）
      オプション設備・機能
      （追加料金）      		 ・原水タンク（濃縮タンク）
      ・ろ過水タンク
      ・逆圧洗浄機能（洗浄用の設備一式：逆洗ポンプ／配管／バルブ／圧力計／流量計など）
      ・自動運転制御
      • ＊1　膜面線速0.5～1.0m/sで運転した場合の参考値
      • ＊2　入口圧力0.1MPa、水温25℃の純水を全量ろ過した場合の参考値
      • ＊3　運転最低液量は装置の稼働に最低限必要な原液量を指し、使用するタンクによって異なります
    • 項目 MSS-F20-PM MSS-F10-PM MSS-F03-PM
      搭載可能モジュール FN20-VP-FUC1582
      FN20-VP-FUC1583
      FN20-VP-FUS0382
      FN20-VP-FUS1582
      FN20-VP-FUS5082
      FN20-VP-FUY03A1
      FN20-VP-FUY15E1
      FN20専用ハウジング             		FE10-FC-FUC1582
      FE10-FC-FUST653
      FE10-FC-FUS0181
      FE10-FC-FUS0353
      FE10-FC-FUS0382
      FE10-FC-FUS03C1
      FE10-FC-FUS1582
      FE10-FC-FUS5082
      FE10-FC-FUY03A1
      FE10-FC-FUY15E1             		FS03-FC-FUS0181
      FS03-FC-FUS0353
      FS03-FC-FUS0382
      FS03-FC-FUS03C1
      FS03-FC-FUS1582
      FS03-FC-FUS5082
      FS03AFC-FUS0353
      FS03-FC-FUST653
      FS03-FC-FUY03A1
      装置寸法（mm） W1380×D700×H2113 W1020×D570×H1985
      構成品 原水ポンプ（海水対応品）・架台（キャスター付）・配管（PVC）・バルブ・圧力計・流量計・温度計・制御盤
      原水流量＊1 6.7～13.3㎥/hr 1.9～3.8㎥/hr
      ろ過水流量＊2 5.1～13.3㎥/hr 1.7～4.4㎥/hr 0.33～0.55㎥/hr
      運転最低液量＊3 30～40L 20～30L
      電源 200V　Φ3　50/60Hz
      運転方法 手動運転（伏流洗浄機能・インターロック付）
      オプション設備・機能
      （追加料金）      		 ・原水タンク（濃縮タンク）
      ・ろ過水タンク
      ・逆圧洗浄機能（洗浄用の設備一式：逆洗ポンプ／配管／バルブ／圧力計／流量計など）
      ・自動運転制御
      • ＊1　膜面線速0.5～1.0m/sで運転した場合の参考値
      • ＊2　入口圧力0.1MPa、水温25℃の純水を全量ろ過した場合の参考値
      • ＊3　運転最低液量は装置の稼働に最低限必要な原液量を指し、使用するタンクによって異なります

    導入にあたっては詳細なヒアリングを元に最適なソリューションをご提供いたします。
    ご不明な点がございましたらお問い合わせください。
