ROシリーズに新モデルをリリースしました
ROシリーズが水質で選べる2モデル展開に
パイロジェン除去が
求められる現場に
HPモデル
Highly Purified Water Model
前処理＋軟水器＋RO膜＋UF膜
人工透析治療にも使われる医療現場向け純水装置を産業向けにリリース。RO膜の後段にUF膜を搭載し、パイロジェン・エンドトキシンを除去(LRV5以上)した安全な水を供給します。医薬原料の製造用水・研究用水におすすめです。
スケール・ミネラル
を除去したい現場に
DMモデル
Demineralized Water Model
前処理＋RO膜
最小限の機器構成で、原水に含まれる硬度成分を除去します。ボイラー給水などスケール付着が気になる製造設備・噴霧用にはもちろん、ミネラルを除去してより添加成分を溶かしやすくした抽出溶液・溶媒にもおすすめです。
ROシリーズの特長
必要な機器をワンパッケージに
純水製造に必要な機器をユニット内にパッケージ化！機器選定の手間を低減します。
ユニット設計で低コスト化を実現＆安心の短納期
ベースとなる設計があることで、仕入れや製造にかかるコストを抑え、低価格を実現しました。
造水量ごとに設計された汎用製品だから短納期化しています。
医療現場での信頼 省エネ散水システムで培った技術
HPモデルの元となった透析用水作製装置は、メディカル部門で全国1000台以上納入。医療現場から信頼を得ています。
DMモデルは「E mizu Shower System」を元に開発。E mizu Shower Systemはスケールを抑えた室外機散水システムとして特許も取得しています。
ご要望に応じてオプションをご用意
お求めの水質グレードに対応するオプション機能をご用意しております。
HPモデルのご紹介
前処理＋軟水器＋RO膜＋UF膜
純水装置の中でも、RO膜の後段にUF膜を搭載しているため、パイロジェン・エンドトキシンを除去(LRV5以上)した安全な水を供給します。医薬原料の製造用水・研究用水におすすめです。
用途
- 医療原料の製造用水に
- 研究用水として
- 加熱殺菌ができない環境に
HPモデルの特長
日本薬局方「精製水」に準拠した水質
導電率2.1μS/cm以下・エンドトキシン95％カットを実現する設計が可能です。
＊オプションも含めたご提案により
膜法だから省スペース
蒸留などの精製方法に比べて、装置がコンパクトで設置も簡単です。
ランニングコスト抑制も考慮した設計
機器の組み合わせにより、膜や後段に設置するイオン交換樹脂(オプション)の交換頻度を抑えるご提案が可能です。
メンテナンスもお任せOK
保守契約プランをご用意しているので、管理部門がない企業様も安心してお使いいただけます。
User's voice
オプションを全て付けた仕様で購入したのですが、それでも他社よりも安く収まりました。
純水設備は必須なので、コストカットに限界を感じていましたが、PW-1200にしたことで、浮いた予算を他の設備に充てることができました。
(食品会社・A社様)

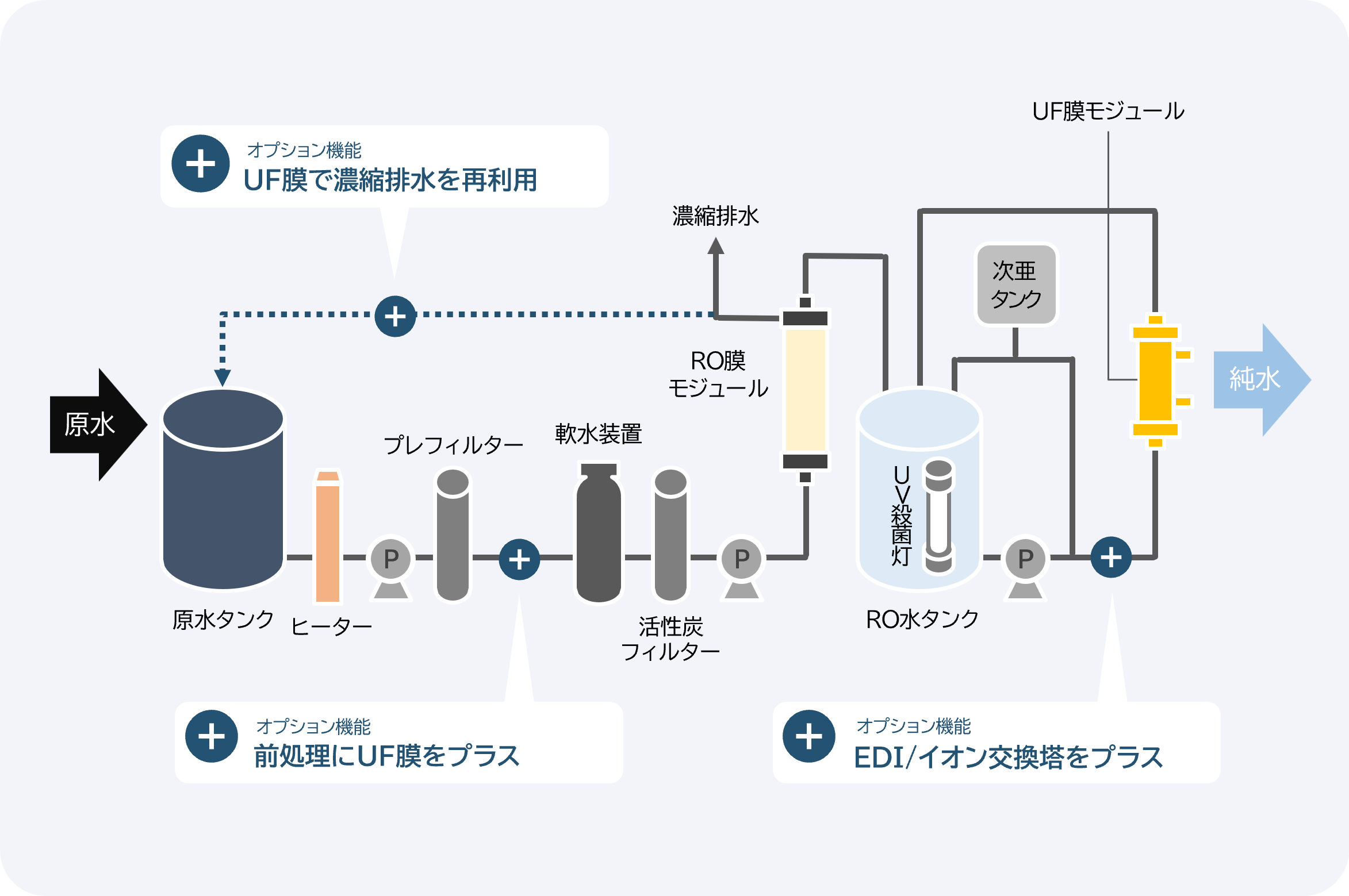

HPモデルのフロー図
オプション機能
UF膜で濃縮排水を再利用
RO膜濃縮水をUF膜モジュールで浄化し、原水タンクに戻します。水道水を30％節水します。
前処理にUF膜をプラス
軟水装置の前にUF膜モジュールを追加することで、ROモジュールの期待寿命を延ばします。
EDI/イオン交換塔をプラス
RO水タンクの後にEDIまたはイオン交換塔を追加することで、水質をさらに高めます。
HPモデルの仕様
| 型式 | HP-250 | HP-500 | HP-1200 | HP-1700 | HP-2000 | HP-2600 | |
|---|---|---|---|---|---|---|---|
| 透過水量 (L/h)at25℃ | 250 | 500 | 1,200 | 1,700 | 2,000 | 2,600 | |
| ROモジュール (本) | 4インチ×1 | 4インチ×2 | 8インチ×1 | 8インチ×2 | 8インチ×2 | 8インチ×2 | |
| プレフィルター(10μ) (本) | 500mm×1 | 500mm×1 | 750mm×1 | 750mm×1 | 750mm×1 | 750mm×3 | |
| 軟水装置 (L) | 28 | 28 | 50 | 50 | 80 | 150 | |
| 活性炭フィルター(10μ) (本) | 750mm×1 | 750mm×1 | 750mm×3 | 750mm×3 | 750mm×4 | 750mm×6 | |
| 活性炭装置 (L) ＊選択機能 | ‐ | - | 50 | 50 | <80/td> | 150 | |
| UV殺菌灯(浸漬型) | 25W | 25W | <25W/td> | 25W | 25W | 25W | |
| UXシステム (本) | 1 | 1 | 1 | 2 | 2 | 2 | |
| 動力用電源 | 三相200V(kw) | 3.638 | 3.638 | 5.148 | 6.222 | 6.635 | 7.635 |
| MCBブレーカー(A) | 40 | 40 | 50 | 75 | 75 | 75 | |
| 制御用電源 | 三相200V(kw) | 1 | 1 | 1 | 1 | 1 | 1 |
| MCBブレーカー(A) | 15 | 15 | 15 | 15 | 15 | 15 | |
| 接続配管 | 原水入口(A) | 25 | 25 | 25 | 25 | 32 | 32 |
| 透過水出口(A) | 20 | 20 | 20×1 | 20×2 | 20×2 | 20×2 | |
| 排水出口(A) | 40 | 40 | 40×2 | 40×2 | 40×2 | 40×2 | |
| 寸法 (W×D×H) 運転重量 ユニット数 |
通常寸法 | 650×1,080× 1,800 |
650×1,080× 1,800 |
1,300×1,030× 1,800 |
1,300×1,100× 1,800 |
1,300×1,100× 1,800 |
1,800×1,100× 2,050 |
| 運転重量(kg)/ ユニット数(個) |
720 / 1 | 730 / 1 | 1,150 / 2 | 1,270 / 2 | 1,330 / 2 | 1,620 / 3 | |
| 原水タンク付寸法 | - | - | 1,300×1,100× 1,800 |
1,700×1,100× 1,800 |
1,700×1,100× 1,800 |
1,950×1,100× 2,050 |
|
| 運転重量(kg)/ ユニット数(個) |
- | - | 1,400 / 2 | 1,630 / 3 | 1,770 / 3 | 1,940 / 3 | |
| 原水必要量 (L/H) | 500 | 900 | 2,000 | 2,900 | 3,300 | 4,300 | |
水質条件
原水条件
全硬度60ppm以下、シリカ成分25ppm以下、総塩素0.5ppm以下、原水圧力0.15～0.3Mpa
処理水質
第十八改正日本薬局方『精製水』に準拠します
DMモデルのご紹介
前処理＋RO膜
最小限の機器構成で、原水に含まれる硬度成分を除去します。ボイラー給水などスケール付着が気になる製造設備・噴霧用にはもちろん、ミネラルを除去してより添加成分を溶かしやすくした抽出溶液・溶媒にもおすすめです。
用途
- 冷却用水に
- 製造設備に
- 抽出用水・食品用水に
DMモデルの特長
ミネラル除去に絞ったシンプルな装置
RO膜でイオン化した不純物を確実に除去します。スケール付着を抑えメンテナンスを楽にしたい方、製造用水から品質を安定させたい方などにぴったりです。
膜法だから省スペース
蒸留などの精製方法に比べて、装置がコンパクトで設置も簡単です。
低コストに純水をつくる
シンプルな構造で装置導入のコストを抑えました。薬品不要でランニングコストも安価です。
メンテナンスもお任せOK
保守契約プランをご用意しているので、管理部門がない企業様も安心してお使いいただけます。
User's voice
ボイラー供給水のためにDM-400を購入しました。購入後、製造用水としても利用したいと社内から声があがり、純水設備としてDM-1000を追加導入しました。仕様決定が早く、メンテナンスもお願いできるので助かっています。
(化学メーカー・B社様)

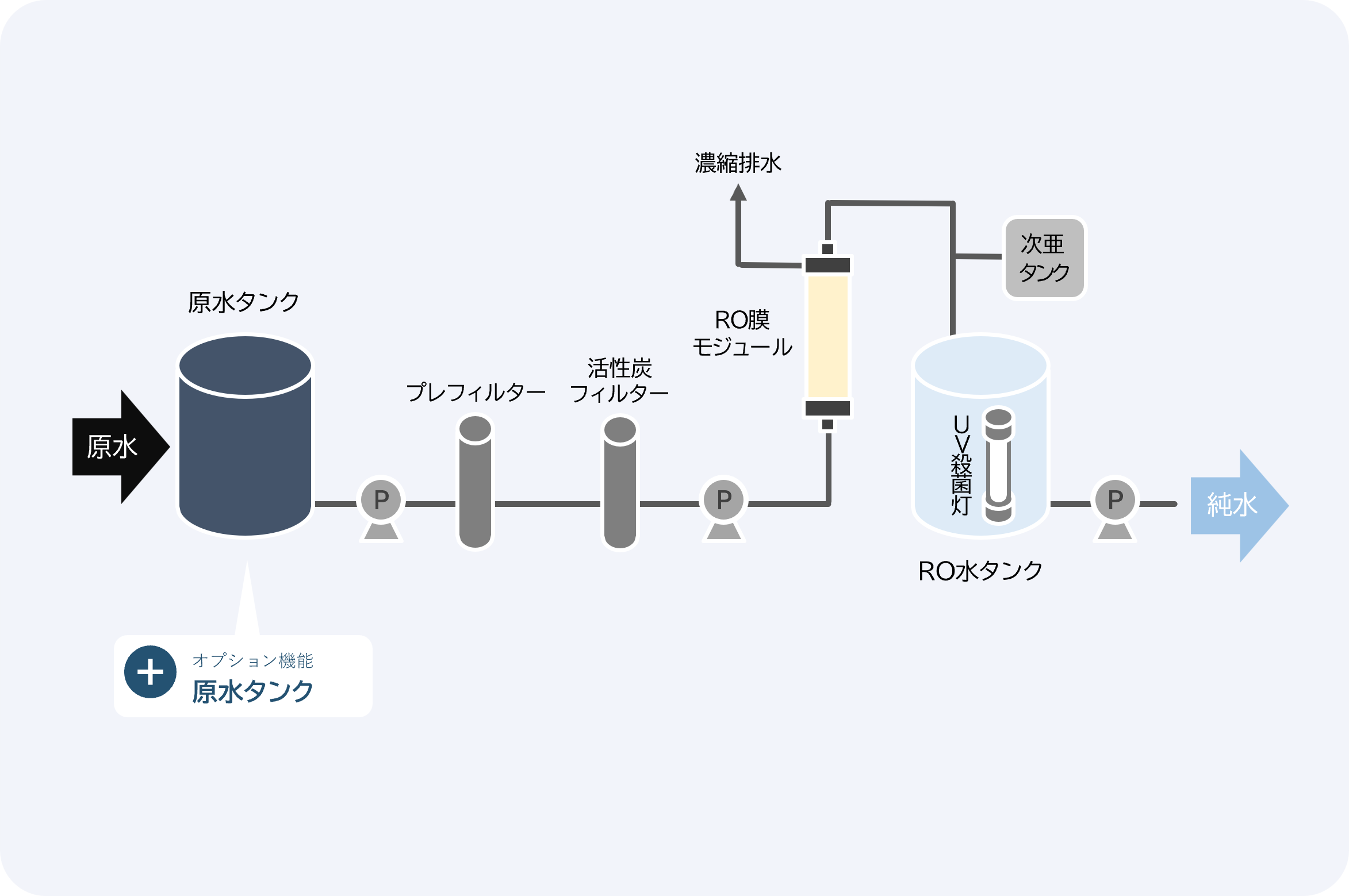

DMモデルのフロー図
オプション機能
原水タンク
DM-400/600/800には原水タンクは含まれません。必要な場合はオプションで設置を承ります。DM-1000/2000は標準付帯します。
DMモデルの仕様
| 型式 | DM-400 | DM-600 | DM-800 | DM-1000 | DM-2000 |
|---|---|---|---|---|---|
| 透過水量(L/h)at25℃ | 400 | 600 | 800 | 1,000 | 2,000 |
| ROモジュール(本) | 4インチ×2 | 4インチ×3 | 8インチ×1 | 8インチ×1 | 8インチ×2 |
| プレフィルター(10μ)(本) | 750mm×1 | 750mm×1 | 750mm×1 | 750mm×1 | 750mm×2 |
| 活性炭フィルター(10μ)(本) | 750mm×1 | 750mm×1 | 750mm×3 | 750mm×2 | 750mm×4 |
| UV殺菌灯(浸漬型) | 25W | 25W | 25W | 25W | 25W |
| 原水タンク | - | - | - | 250L×1 | 250L×1 |
| RO水タンク | 180L×1 | 180L×1 | 180L×1 | 300L×1 | 300L×1 |
| 電源 | 三相200V30A | 三相200V30A | 三相200V30A | 三相200V50A | 三相200V75A |
| 消費電力 | 3.5kwh | 3.5kwh | 3.5kwh | 4.6kwh | 5.0kwh |
| 接続配管(原水) | 25A | 25A | 25A | 25A | 25A |
| 接続配管(処理水) | 25A | 25A | 25A | 25A | 25A |
| 寸法W×D×H(mm) | 800×1,600×2,300 | 800×1,600×2,300 | 800×1,600×2,300 | 1,600×1,600×2,300 | 1,600×1,600×2,300 |
| 運転重量(kg) | 1,050 | 1,100 | 1,150 | 1,800 | 1,920 |
| 原水必要量(L/h) | ≧800 | ≧1,200 | ≧1,600 | ≧2,000 | ≧4,000 |
水質条件
原水条件
全硬度60ppm以下、シリカ成分25ppm以下、総塩素0.5ppm以下、原水圧力0.15～0.3Mpa
処理水質
| 項目 | 処理水質 |
| ph(25℃) | 5.8～8.0 |
| 電気伝導率(ms/m) | 3以下 |
| 酸消費量(mg/L) | ＜1 |
| 全硬度(mg/L) | ＜1 |
| イオン状シリカ(mg/L) | ＜2 |
| 塩化物イオン(mg/L) | ＜1 |
| 全鉄(mg/L) | ＜0.05 |
| 全銅(mg/L) | ＜0.01 |
| 硫酸イオン(mg/L) | ＜0.5 |
| アンモニウムイオン(mg/L) | ＜0.01 |
| 全蒸発残留物(mg/L) | ＜10 |
| 一般細菌(/ml) | ＜100 |
